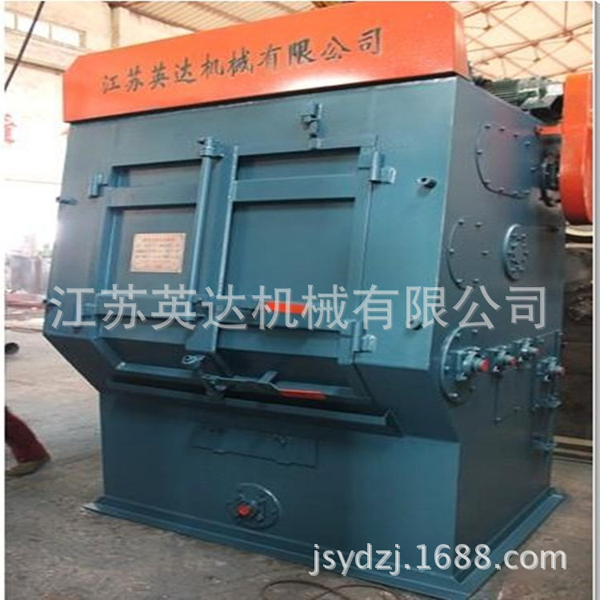

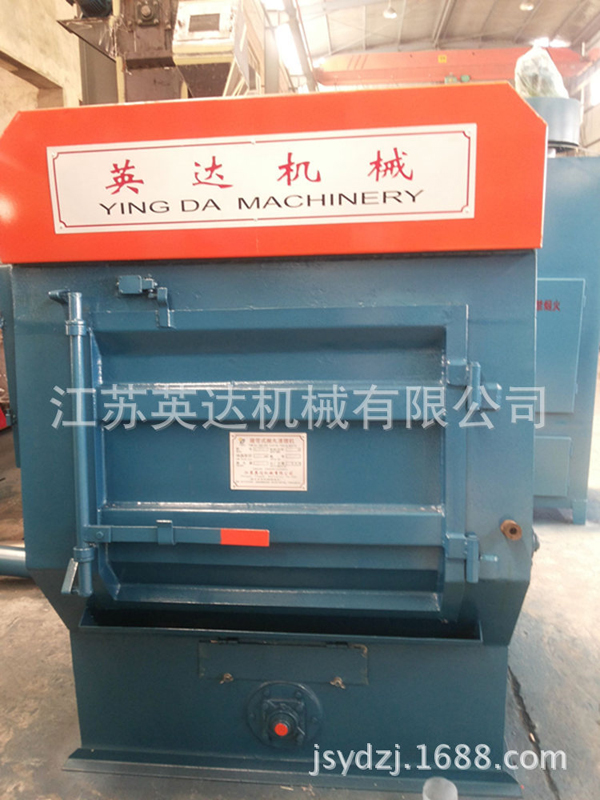

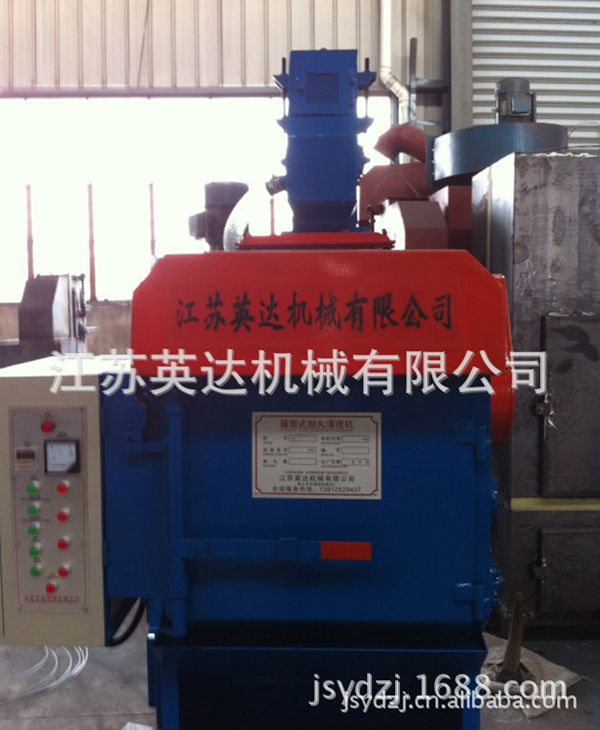

q3210拋丸機 履帶式自動下料拋丸機 江蘇英達拋丸機產品簡介：

一、Q3210履帶式拋丸機的用途:適用于小型鑄件、鍛件、沖壓件、齒輪、彈簧等零件及熱處理車間清理薄壁、怕碰撞零件表面粘砂，氧化皮等附著物，有時也可以用于一些零件表面強化處理。

二、Q3210履帶式拋丸機具有以下特點：

1、該機采用了電機直聯式拋丸器，具有使用壽命長，結構簡單等特點。

2、采用了BE型滿幕式風選丸砂分離器，具有良好的分離效果和較高的生產率，對提高葉片使用壽命有積極的作用。

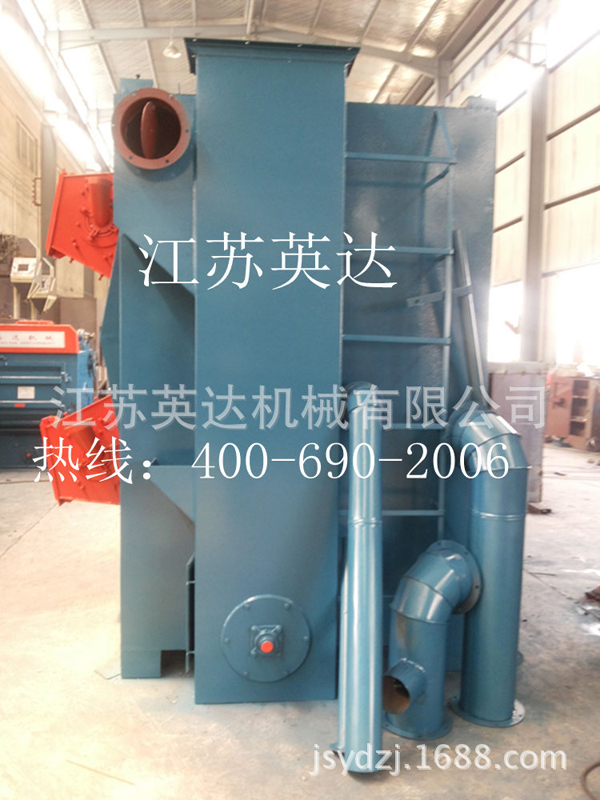

3、采用布袋式除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動環境。

4、采用耐磨橡膠履帶，減少了工件的碰撞損傷現象，降低了機器的噪音。

5、機械化程度高，提高工作效率。

6、采用高質量電器元件，使用壽命長。

注：1、本機不能清理高溫件、帶有飛邊毛刺件，否則將損傷履帶

2、對于微小工件可采用特制履帶。

3、拋丸處理時，履帶正轉時工件 翻轉，履帶反轉時實現自動卸料。

4、控制形式有自動和手動兩種。

戶可根據工件的需要選擇適合的機型。

三、Q3210拋丸機技術參數

1、履帶端盤直徑                         Ф1000mm

2、清理工件大單件重量                 30kg

滾筒載重量（易翻滾件）              700kg

3、提升電機                              2.2kw

提升量                                  20t/h

4、拋丸器Q034

數量                                     1臺

拋丸量                                  220kg/min

拋丸器功率                              11KW

5、除塵器風量                          5700m3/h

6、風機功率                             5.5kw

7、總裝機容量                          ≈ 22kw

注：其中生產率與工件形狀有關，一般每分鐘清理工件表面積0.24平方米。

四、Q3210履帶式拋丸機工作原理及結構性能概述

本機主要有清理室、大門機構、拋丸器、螺旋輸送器、分離系統、除塵系統、電控系統等部分組成。

工作原理：

在清理室中加入規定數量的工件后，機器啟動，工件被滾筒帶動開始反轉，同時采用具有大拋丸量、高拋丸速度的拋丸器，能顯著地提高清理效率，獲得滿意的清理質量。拋丸室室體結構采用計算機輔助設計，使拋丸器的布置更為合理。

拋丸器高速拋出的彈丸形成扇形束，均勻打擊在工件表面上，從而達到清理的目的，拋出彈丸及沙礫經橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離，粉塵由風機吸送到除塵器中進行過濾，清潔空氣排入大氣中，布袋上的灰塵經機器振打落入除塵器底部的集塵箱中，用戶可定期清除，廢砂由廢料口流出，待分離器分離后，干凈的彈丸由電磁供閥門進入拋丸器拋打工件。

五、注意事項：

1、應定期清除除塵器下方集塵箱中的粉塵，以防阻塞除塵管，影響除塵效果。

2、應經常清理清理室底部以及分離器漏斗中篩網下的雜物。

3、應經常清掃設備周圍的彈丸，以防滑倒傷人。

4、應經常檢查清理室中的履帶及提升機皮帶有無跑偏現象，以免損傷皮帶。

5、禁止在拋丸器沒完全停止時打開加料門，以防出現事故。

六、質量保證：

1、設計合理周到，充分考慮到客戶的各種功能需求。

2、產品所需材料：鋼板、型材一律從高質量廠家進貨。

3.各配套標準件盡可能從高質量廠家購買，如軸承、電機、減速機等。

4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。

5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。
